FC-KNX智能樓宇綜合實訓裝置

一、概述

實訓裝置結合KNX智能樓宇控制系統在實際場景中的應用實例及KNX國際工程師認證考核的技能要求，適合進行KNX智能家居控制系統的教學與實驗實訓，還可以滿足KNX系統與西門子LOGO！可編程控制器的通訊、云端app遠程控制等實訓項目。KNX是住宅和樓宇控制標準，通過所有的總線設備連接到 KNX 介質上 ( 這些介質包括雙絞線、射頻、電力線或 IP/Ethernet), 它們可以進行信息交換?？偩€設備可以是傳感器也可以是執行器，用于控制樓宇管理裝置如：照明、遮光 / 百葉窗、保安系統、能源管理、 供暖、通風、空調系統、信號和監控系統、服務界面及樓宇控制系統、遠程控制、計量、視頻 / 音頻控制、大型家電等，場景設置可根據實訓難度自行設定，具有高度自定義優勢，為學生提供了一個進行綜合應用、創新實訓，可充分發揮學生潛能的完全開放的平臺。

二、裝置主要設奄

1、鋁合金活動框架（約高1820mm、寬580mm、長1160mm）

2、移動電腦桌

3、透明玻璃面板配電箱（含電源模塊、KNX調光模塊、KNX窗簾控制模塊、KNX調光模塊、KNX DALI控制模塊、KNX繼電器控制模塊、KNX能源控制器、KNX定時器、KNX IP下載器等）

4、KNX可編程溫控面板、KNX編程觸摸屏等

5、西門子LOGO！可編程控制器單元（含DC 24V電源適配器、西門子LOGO！控制器、工業交換機、KNX與LOGO!通訊模塊、TD文本顯示器、輸入/輸出模擬電路等）

6、無線迷你AP路由器

7、云端 App中央服務器

8、電動窗簾、DALI射燈、白熾燈、RGB燈帶、風扇等

9、模擬量輸入集成模塊

10.正版KNX編程軟件（ETS 5）加密狗一個

11.配套工具

二、設備技術指標

工作電源：三相四線制 AC 380V±10%  50Hz，含導軌式電源指示燈。

溫度：－10～40℃；環境濕度：≤90%（25℃）。

外形尺寸：高1820mm、寬580mm、長1160mm。

安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準，采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。KNX系統采用KNX專用電纜及專用連接端子。

三、設備功能特點

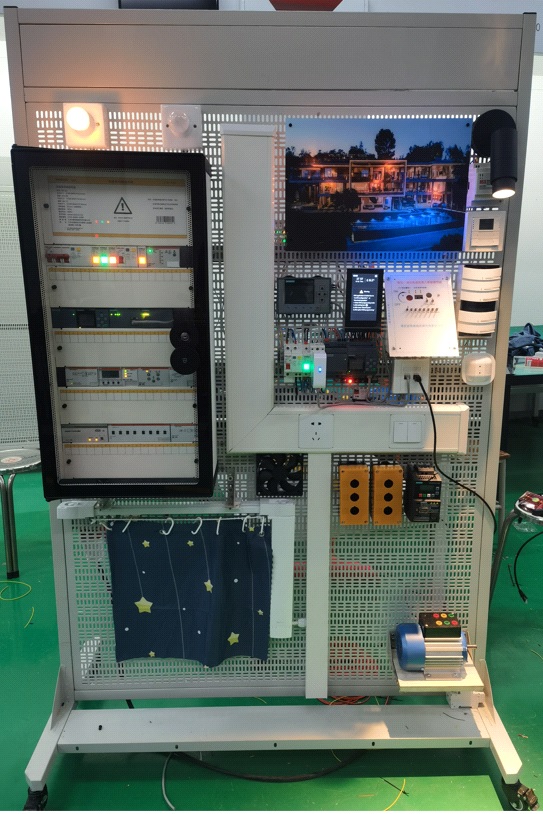

KNX智能樓宇綜合實訓裝置大體構成：鋁合金活動框架、透明玻璃面板配電箱（含KNX控制系統）、移動電腦桌、西門子LOGO！可編程控制器單元等。

鋁合金活動框架：框架上面可以放標準掛板模塊，可隨意擴展，完成多門多種實驗，后期可根據實際需求進行器件升級。

四、設備實訓項目

（一）KNX智能家居控制系統實訓項目

1.ETS 5編程軟件的安裝及使用

2.KNX系統總線及拓?fù)浣Y(jié)構概論

3.KNX窗簾控制應用

4.KNX普通調光應用

5.KNX繼電器控制應用

6.KNX干接點控制應用

7.KNX DALI及I-BUS調光控制應用

8.KNX傳感器控制應用

9.KNX RGB調光應用

10.KNX 溫控面板控制應用

11.KNX 觸摸屏面板控制應用

12.KNX 遠程APP云端控制應用

13.KNX與西門子LOGO！可編程控制器通訊應用

14.KNX定時器控制應用

15.KNX場景控制

16.KNX與小度智能音響聯動應用

17.KNX能源控制應用

18.KNX智慧家庭綜合項目搭建

（二）西門子LOGO！可編程控制器實訓項目

1. LOGO!Soft Comfort 編程軟件的安裝及使用

2. LOGO!產品的安裝和接線

3. LOGO!常量函數的應用

4. LOGO!基本函數的應用

5. LOGO!定時器函數的應用

6. LOGO!計數器函數的應用

7. LOGO!模擬量函數的應用

8. LOGO! TD信息文本函數的應用

9.用戶自定義函數的應用

10.數據歸檔場景的應用

11.以太網通訊- LOGO! 之間主主通訊控制場景應用

12.以太網通訊- LOGO! 之間主從通訊控制場景應用

13.以太網通訊- LOGO! 與S7-200控制場景應用

14.以太網通訊- LOGO! 與S7-1200控制場景應用

15.以太網通訊-LOGO!與S7-300控制場景應用

16.以太網通訊- LOGO! 與觸摸屏控制場景應用

17.以太網通訊-LOGO!與WinCC控制場景應用

18.三相異步電動機控制場景應用

19.西門子LOGO！與KNX系統通訊應用
