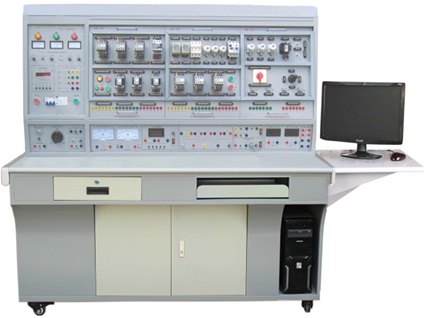

FCW-91B型 高性能高級維修電工技能培訓考核裝置

一、概述

“高性能維修電工及技能實訓裝置”是根據機械工業職業技能鑒定指導中心組織編寫的《機械工人職業技能培訓教材》研制生產的，可對《初級維修電工技術》《中級維修電工技術》《高級維修電工技術》教材中列出的電氣控制線路和實用電子線路進行實際操作，快速掌握課程的實用技術與操作技能。具有針對性、實用性、科學性和先進性，該實訓裝置不僅可供學生學習鍛煉，更是勞動鑒定部門、大中專院校、職校、技校初級、中、高級維修電工技能考核的理想設備。

二、特點

1、電氣控制線路或電子線路實驗元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，可擴展功能或開發新實驗；操作內容的選擇具有典型性、實用性；

2、操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房、減少基建投資；

3、技能培訓用的控制線路和配套的小電機經特殊設計,可模擬工廠各類電機的電力拖動系統, 并可滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練要求；

4、設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量?jī)x表均有可靠的保護功能，使用安全可靠；控制屏還設有定時器兼報警記錄儀（服務管理器），為學生實驗技能的考核提供了一個統一的標準。

三、技術性能

1.輸入電壓：三相四線制380V±10% 50Hz

2.工作環境：環境溫度范圍為-5～＋40℃  相對濕度＜85%（25℃） 海拔＜4000m

3.裝置容量：＜1.5KVA

4.外形尺寸：160×68×160cm3

四、實驗項目

（一）電氣控制及電機拖動實訓

（二）PLC、變頻器綜合實訓

（1）PLC基本技能實訓

1.PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）

2.典型電動機控制實操實訓（點動、自鎖、正反轉、星三角換接啟動等）

3.PLC仿真實訓

（2）PLC、變頻器綜合應用技能實訓

五、裝置的配備

(一) DW01電源、儀器控制屏

 控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。具體功能如下：

1、主控功能板

(1) 三相四線電源輸入，經漏電保護器后，經過總開關,由接觸器通過起、停按鈕進行操作；

 (2) 設有450V指針式交流電壓表三只，指示電源輸入的三相電壓；

 (3) 定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數, 為學生實訓技能的考核提供一個統一的標準。

2、交、直流電源

(1) 勵磁電源：直流220V/0.5A，具有短路保護。

 (2) 電樞電源：直流0～220V/2A連續可調電源一路，具有短路保護。

(3) 直流穩壓電源：±12V/0.5A兩路，＋5V/0.5A一路，具有短路軟截止自動恢復保護功能。

(4) 交流電源：①、設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；②、設有單相調壓器一組，可得到交流0～250V可調電壓；③、控制屏設有單相三極220V電源插座及三相四極380V電源插座。

3、交、直流儀表

(1) 交流電壓表：0～500V帶鏡面交流電壓表一只，精度1.0級。

 (2) 交流電壓表：0～5A帶鏡面交流電流表一只，精度1.0級，具有超量程報警、指示、切斷總電源等功能。

 (3) 功率、功率因數表：由微電腦、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度1.0級，電壓、電流量程分別為450V、5A，測量功率因數時還能自動判斷負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），可儲存15組數據，供隨時查閱。

 (4) 直流電壓表：直流數字電壓表1只，測量范圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級。

 (5) 直流電流表：直流數字電流表1只，測量范圍為0～5A，三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能。

4、整流二極管：IN5408四只

（二）實驗桌

 實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、而磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜

（三）實驗組件

1、電工實訓組件

2．PLC自動控制模塊

3．電機導軌及光碼盤測速系統

含光碼盤測速系統（配有進口光電編碼器）一套，導軌1幅，道軌平整度好，無應力變形，同心度好。

4．工控組態軟件一套：

打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。

5．三相鼠籠電動機AC380V（Y/△）帶離心開關

6．三相鼠籠電動機AC380V（Y/△）

7．雙速異步電動機AC380V（△/YY）

8.機床電氣實訓仿真軟件（正版軟件，投標文件中提供著作權證書和逐條演示一下內容）

以三維仿真交互技術和三維動畫視覺表現及多媒體數字技術為核心，能進行三維電路分析、電氣電路模擬電路考核、綜合技能虛擬實訓、電氣基礎訓練、元器件識別檢測。

1）軟件包含不少于12種常見機床電路，包含 M7130K平面磨床； M7120型平面磨床；C6140普通車床； C6150普通車床；C650-2 ；Z35搖臂鉆床； Z3040B搖臂鉆床；Z3050鉆床； X62W萬能銑床；T68臥式鏜床；M1432萬能外圓磨；KH-20/5t 橋式起重機。

2）每個機床電路包含：①結構組成②器件認識③原理介紹④接線練習⑤故障檢查⑥習題練習⑦書寫和清除功能。

3）結構組成菜單為介紹各種機床的結構組成；器件認識介紹各機床電路的執行元件接觸器熱繼電器和機床運動指令元件如按鈕，十字開關等元件的作用；原理介紹展示各機床電路原理圖，可對機床電路原理圖進行控制操作，對線路接通時的狀態用不同顏色區別，操作開關等原理圖符號相應的執行器件進行動作原理仿真；接線練習可以進行模擬真實機床電路器件進行示教接線、實訓接線考核和一鍵連接所有線路，連接完成可進行機床電路運行仿真；故障檢查每種機床設有不同故障，根據不同故障現象用模擬萬用表進行故障檢查，確定故障點系統會進行提示，鼠標右鍵恢復故障完成機床電路排故訓練；習題練習可進行12種機床電路知識書面考試練習，答題完畢系統自動進行評判；書寫和清除功能用于教師示教功能，可在屏幕上進行標注提示，清除功能為清除屏幕標注。

9.電工基本技能仿真軟件（正版軟件，投標現場提供著作權證書原件和逐條演示以下內容）軟件采用三維建?；谔摂M現實技術的計算機仿真模擬技術，可以進行電氣仿真、電子仿真、在線學習，氣動仿真、液壓仿真、傳感器仿真等常用工業技術仿真

1）電子仿真

（1）電子產品制造技術：電子產品制造過程；焊接與拆焊技術；SMT技術

（2）儀器儀表的使用：萬用表使用仿真；示波器使用仿真；信號發生器使用仿真

（3）原件識讀與檢測：電阻種類、識別、檢測仿真；電容種類、識別、檢測仿真；電感與小型變壓器種類、識別仿真；二極管種類、識別、檢測仿真；電阻種類、識別、檢測仿真；三極管種類、識別、檢測仿真；集成電路種類、識別仿真；晶閘管種類、識別仿真；貼片原件種類、識別仿真；傳感器種類仿真；開關種類仿真；接插件種類仿真；

（3）綜合技能實訓

①調光臺燈電路的連線組裝仿真、測試、排故②數字時鐘電路的連線組裝仿真、測試、排故③放大電路的連線組裝仿真、測試、排故④收音機電路的連線組裝仿真、測試、排故⑤穩壓電源電路的連線組裝仿真、測試、排故⑥聲光報警電路的連線組裝仿真、測試、排故

2）電氣仿真

（1）電工基本常識與操作：

①安全用電常識：觸電方式；防護措施；接地接零；急救措施

②常用電工工具：通用工具；線路工具；設備工具

③常用導線連接：絕緣連接；線頭連接；接線樁；絕緣恢復

④手工焊接工藝：焊接工具；焊接過程；焊接質量；拆焊過程

（2）電工儀表

①萬用表：外形仿真，結構仿真，面板仿真，使用仿真；

②電能表：外形仿真，原理仿真，檢測仿真，布局仿真，連仿真線，使用仿真；

③鉗形電流表：外形仿真，原理仿真，使用仿真；

④兆歐表：外形仿真，原理仿真，使用仿真；

⑤直流電橋：外形仿真，使用仿真；

⑥配電板：外形仿真，布局仿真，連線仿真，使用仿真；

（3）照明電路安裝

①熒光燈：器材仿真，電路仿真，原理仿真，連線仿真，排故仿真；

②兩地控制線路：器材仿真，電路仿真連線仿真

（4）電機與變壓器

①三相異步電動機：外形仿真，結構仿真，裝配仿真，維修仿真；

②單相異步電動機：外形仿真，結構仿真，裝配仿真；

③伺服電動機：外形仿真，結構仿真，原理仿真；

④步進電動機：外形仿真，原理仿真；

⑤直流電動機：外形仿真，結構仿真，裝配仿真；

⑥變壓器：外形仿真，結構仿真，原理仿真，裝配仿真；

5）低壓電器

①交流接觸器：外形仿真，結構仿真，原理仿真，組裝仿真，檢測仿真；

②繼電器：外形仿真，結構仿真，原理仿真，檢測仿真；

③常用閘刀開關：外形仿真，結構仿真；

④低壓斷路器：外形仿真，結構仿真，原理仿真；

⑤熔斷器：外形仿真，結構仿真；

⑥啟動器：外形仿真

⑦主令電器：外形仿真，結構仿真；

（6）電動機控制仿真

①接線仿真：01具有過載保護的三相電動機正轉控制接線仿真、02雙重互鎖的三相電動機正反轉控制接線仿真、05三相電動機接觸器星形、三角形控制接線仿真、06三相電動機時間繼電器接線仿真、07三相電動機機械制動控制電路仿真

②電路仿真：01三相電動機具有過載保護的正轉控制仿真、02三相電動機雙重互鎖的正反轉控制仿真、03生產機械行程控制電路仿真、04三相電動機自耦降壓起動仿真、05三相電動機接觸器星形、三角形控制仿真、06時間繼電器仿真、07三相電動機機械制動控制電路仿真、08電動機反接制動控制電路仿真、09有變壓器全波整流能耗制動控制電路仿真、10接觸器控制的雙速電動機調速電路仿真、12利用電流繼電器控制繞線式異步電動機起動控制線路仿真、c620車床電氣控制仿真，電動葫蘆仿真，z35搖臂鉆床仿真

③排故仿真：01具有過載保護的正轉控制排故、02雙重互鎖的正反轉控制排故、03生產機械行程控制電路排故、04自耦降壓起動排故、05接觸器星形、三角形控制排故、06時間繼電器排故、07三相電動機機械制動控制電路排故、08電動機反接制動控制電路排故、09有變壓器全波整流能耗制動控制電路排故、10接觸器控制的雙速電動機調速電路排故、

（7）電工識圖

3）電工基礎仿真：能進行39個仿真實驗如下

4）在線學習培訓

（1）提供免費遠程單片機培訓PLC培訓,伺服,步進,觸摸屏,變頻器, 單片機，數控，機器人，工業組態及網絡通信等全系列自動化技術培訓

（2）教師可以遠程通過新建不同班級、不同課程并上傳課程資料，可進行網上試卷批閱，作業批閱，回答學生問題。

（3）教師可以自由組合不同教學手段，實現各種不同的教學方法，比如談話式、研討式、活動式、競賽式等等，學習體驗；

4）學生可以登錄在線學習系統，進行不同老師和不同課程學習，可以通過在線學習系統向老師提問，做筆記，評價及參與話題討論

5）液壓傳動原理的動態演示并不少于18種動態演示。

6）傳感器仿真（1）溫度變送傳感器仿真（2）液位傳感器仿真（3）流量傳感器仿真

7）氣動回路仿真演示：28回路的仿真，14路“考考你！”典型氣路設備故障。

8）PLC仿真可以通過PLC編程控制模型的相應動作從而完成工序動作包含機械手仿真、自動門仿真、升降機仿真、分揀仿真、正反轉仿真、郵件分揀、流水線、自動分揀等。

9）PLC運行數據顯示：PLC輸入電壓監控，PLC輸出電壓監控，PLC輸入開關監控，PLC輸出開關控制以及PLC輸入電壓模擬量實時數據，可根據實際需求添加128路。

10）PLC運行歷史數據：顯示PLC運行歷史數據，可按時、天、月進行查詢歷史數據曲線，以及歷史數據表格，可表格數據導出處理。

11）電機軟啟動及電機保護器的仿真

七、配置清單
