一、產品簡介

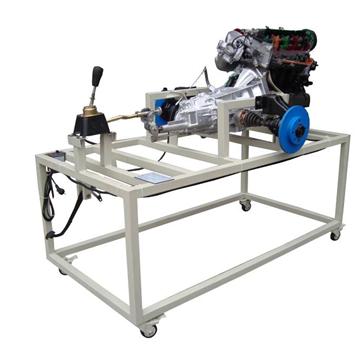

該設備采用大眾時超發動機和傳動系統實物為基礎，全面展示發動機和傳動系統的組成結構。適合于汽車發動機和傳動系統理論教學和拆裝實訓的教學需要。
二、功能特點
采用真實的發動機和傳動系統部件，充分展示發動機和傳動系統的組成結構。
由三相電機帶動減速機，減速機帶動發動機曲軸做低速運轉，真實演示從發動機到驅動輪的動力傳遞過程。
實訓臺驅動部分加裝安全防護罩。
實訓臺提供了學員拆裝發動機和傳動系的工作平臺。
三、技術參數
1.外形尺寸：1600×1400×1200mm(長×寬×高)
2.動力電源：三相四線(三相五線 380V±10% 50Hz)
3.單相減速電動機：250W,20轉/分
4.減速機：
5.規 格：60
6.速 比：60:1
7.工作溫度：-40℃～+50℃
四、基本配置(每臺)
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 發動機總成 | 大眾AJR,翻新 | 臺 | 1 |
| 2 | 手動變速器總成 | 大眾時超,翻新 | 臺 | 1 |
| 3 | 離合器 | 個 | 1 | |
| 4 | 主減速器 | 套 | 1 | |
| 5 | 差速器 | 套 | 1 | |
| 6 | 半軸 | 套 | 1 | |
| 7 | 單相減速電動機 | 250W,20轉/分 | 臺 | 1 |
| 8 | 減速機 | WPS，速比60:1 | 個 | 1 |
| 9 | 驅動機構(帶安全防護罩) | 套 | 1 | |
| 10 | 三相漏電保護開關 | DZ47LE-32 | 個 | 1 |
| 11 | 移動臺架(帶自鎖腳輪裝置) | 1600×800×900mm (長×寬×高) | 臺 | 1 |
