FC-QC-010
[規格型號]: FC-QC-010
[產品名稱]: 發動機電控系統電路搭接板
[價  格]: 電議
[產品參數]:
[在線客服]: QQ在線 QQ在線
產品介紹:
FC-QC-010發動機電控系統電路搭接板
1-210G9110459226
一、設備簡介:

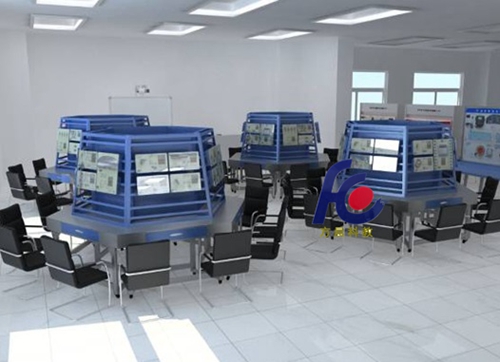

本設備以帕薩特發動機電控系統為基礎。實訓設備為六方型分體式實訓工作臺,可實現6人一個實訓小組同時實訓。每個工作面均能提供一至二名學員學習,通過小組的團隊形式開展工作任務,并通過角色分工按照各自的工作流程進行。在實訓工作的同時可以進行理論教學,實現“做”“學”“教”一體。上部為各種模塊的掛箱的放置區,帶有24個系統模塊。每個模塊均帶有原車實物總成,模塊的電路原理圖、檢測端子、連線端子、電源及信號狀態顯示器、系統指示燈、控制系統等部件。模塊下方為通用式整體電源及數據控制中心。向每個模塊提供智能電源和控制功能,并同時顯示系統的狀態情況。設備可作為汽車技術培訓教具使用,同時兼容汽車學員的階段考試器材功能和技能大賽的考核設備功能。本設備為汽車培訓機構的重要教學設備之一。
二、功能特點:
1.認知功能:了解每個汽車電控電子元件的外觀,部件的整體結構。內部的工作原理,工作條件和安裝位置。
2.連線功能:每個模塊均具有連線功能,使用專用的連接線,按照指導資料進行連線,連線完成后,可單獨運行或集中運行該模塊。使其既有原理教學功能又有系統連線考核功能。
3.運行功能:教學時,可以單獨講解每個傳感器、執行器的工作原理,隨課時內容可以調換任意一個模塊,使教學簡單化,易于理解。按照課時的推進,逐步學習大眾電子電控的各個系統。在全部課程結束后,可以按照所學的知識,使整體電子電控系統用連接導線的方式,使其形成一個完整的汽車電子電控系統。操作各個開關,各個相應的系統即會進入正常工作狀態。動態的觀察點火系統、燃油噴射系統、傳感器系統、執行器系統等工作情況。
4.顯示功能:設備顯示單元,實時顯示各項系統數據,包含電量、電流、頻率、波形、充電、溫度、轉速、車速、燃油、各個傳感器的信號等??蓜?dòng)態觀察各個每個系統的工作情況。
5.信號模擬功能:可對發動機電子電控系統主要傳感器進行信號模擬。并實時觀察、測量因傳感器信號輸入的變化而對發動機整體系統的影響;通過改變傳感器的數值,動態觀察電控系統的工作表現,從而了解傳感器在電控系統中的重要作用。信號模擬系統可達到從高位到低位的全程無極可調。
6.識圖功能:每個模塊上面均配有高清彩色電路原理圖,并與該模塊相符合,提供識圖、讀圖的教學功能。
7.檢測功能:使用檢測設備,可通過外接的連線端子,進行原件的數據測量。包含電壓信號、電流信號、和頻率信號、模擬信號、數字信號等。
8.拆裝功能:掌握汽車零部件的拆卸方法,車下零部件的分解,車下的零部件檢測,車下零部件的組裝,零部件的安裝等知識。
9.安全防護功能:設備電源為220V/12V/5V電源,并配有空氣開關漏電保護器,使教學更加安全。保證了教師合學員的人生安全。
10.教學指導功能:實驗臺配備詳細的使用說明,設備的連線說明,相關電器元件電路圖和相關實訓指導資料。
11.三維汽車電工電子仿真軟件
以三維仿真交互技術和三維動畫視覺表現及多媒體數字技術為核心,能進行三維電路分析、電氣電路模擬電路考核、綜合技能虛擬實訓、電氣基礎訓練、元器件識別檢測。
12.配套整車教學拆裝軟件
1)軟件界面提供一個默認分類,包含德系、日系、國產等多個車型的教學、實訓內容。界面左側的區域稱之為“結構樹”,界面右側的區域秤之為“單元列表框”。單擊“結構樹”上齒輪圖標的節點時,“單元列表框”中會列出該節點所對應的所有內容單元,雙擊“單元列表框”中的圖標可以進入相應的單元。
2)整車機械部分包括:發動機、手動自動變速器、懸架、傳動、轉向、制動等多個系統。每個系統的各個部件可放大、旋轉多個角度觀察。具備去除遮擋物功能和透視功能,能清楚觀察系統內部的結構和連接關系。軟件具有拆卸和組裝功能,提供與實際拆裝完全相同的拆裝步驟、操作力矩。虛擬工具、專用工具的使用,能有效提高學員的在實際操作中存在的不足。在動力及動力輸出方面,提供三維動畫,真實展示各個原件的運動情況,展現汽車運動時的原理演示。虛擬測量工具,可對各個原件進行測量,掌握各個部件的標準尺寸。
3) 整車電控部分包括:發動機電控系統、車載網絡系統、車身系統、充電系統、啟動系統、點火系統、照明信號、空調系統,被動安全系統、防盜系統等組成。三維的系統結構圖,展示所有電器的內部結構和與整體系統連接的整體機構圖。電路原理配有高清電路圖,并設有檢測端子,通過虛擬萬用表,虛擬試燈對每一條線進行測量。測量的電壓情況與實車相同。啟動點火開關,系統進入工作狀態,發動機電控部分部分的占空比信號,實時輸出。通過試燈可以清晰觀察其工作情況。虛擬解碼器,可真實的讀取當前系統的故障與否。包含讀取故障碼,清除故障碼、讀取數據流。原件測試等操作。虛擬故障設置系統,能夠多范圍的設置各個系統的各種故障。通過測量、測試查找故障部位。并用解碼器清除故障后,重新啟動。
三、制作工藝:
實訓臺整體為鋼結構焊接而成,臺面采用優質鋼材一次沖壓成,并經過高溫噴涂工藝,使其表面光滑靚麗。每個模塊均采用激光UV噴涂技術,電路原理圖清晰,顏色鮮艷。防潮,防高溫,耐油污,易清潔。表面不需要做任何保護措施,既能做到耐用持久。實訓臺配置帶鎖止裝置的萬向移動腳輪,移動方便,鎖止安全可靠。
四、技術參數
1.輸入電源:380V/220V;
2.工作電壓:0-12V直流可調;
3.工作溫度:-50℃~50℃;
4.電   機:  220V/1.5KW
5.   蓄電池:30AH/12V
五、實訓項目:
1.發動機ECU零部件認知、結構了解、工作原理、線路連接、線路測量、拆裝等實訓
2.油門踏板系統零部件認知、結構了解、工作原理、線路連接、線路測量、拆裝等實訓
3.燃油泵系統零部件認知、結構了解、工作原理、線路連接、線路測量、拆裝等實訓
4.油泵繼電器系統零部件認知、結構了解、工作原理、線路連接、線路測量、拆裝等實訓
5.氧傳感器的零部件認知、結構了解、工作原理、線路連接、線路測量、拆裝等實訓
6.儀表系統零部件認知、結構了解、工作原理、線路連接、線路測量、拆裝等實訓
7.水溫表的零部件認知、結構了解、工作原理、線路連接、線路測量、拆裝等實訓
8.燃油表的零部件認知、結構了解、工作原理、線路連接、線路測量、拆裝等實訓
9.車速表的零部件認知、結構了解、工作原理、線路連接、線路測量、拆裝等實訓
10.轉速表的零部件認知、結構了解、工作原理、線路連接、線路測量、拆裝等實訓
11.儀表系統警告燈系統零部件認知、結構了解、工作原理、線路連接、線路測量、拆裝等實訓
12.防盜系統的零部件認知、結構了解、工作原理、線路連接、線路測量、拆裝等實訓
13.防盜系統的匹配與數據的讀取等實訓
14.主繼電器的零部件認知、結構了解、工作原理、線路連接、線路測量、拆裝等實訓
15.空氣流量計的零部件認知、結構了解、工作原理、線路連接、線路測量、拆裝等實訓
16.碳罐電磁閥的零部件認知、結構了解、工作原理、線路連接、線路測量、拆裝等實訓
17.凸輪軸調節閥的零部件認知、結構了解、工作原理、線路連接、線路測量、拆裝等實訓、
18.增壓電磁閥的零部件認知、結構了解、工作原理、線路連接、線路測量、拆裝等實訓
19.增壓器電磁閥零部件認知、結構了解、工作原理、線路連接、線路測量、拆裝等實訓
20.噴油器的零部件認知、結構了解、工作原理、線路連接、線路測量、拆裝等實訓
21.節氣門的部件認知、結構了解、工作原理、線路連接、線路測量、拆裝等實訓
22.相位傳感器的部件認知、結構了解、工作原理、線路連接、線路測量、拆裝等實訓
23.進氣壓力的部件認知、結構了解、工作原理、線路連接、線路測量、拆裝等實訓
24.轉速傳感器的部件認知、結構了解、工作原理、線路連接、線路測量、拆裝等實訓
25.爆震傳感器的部件認知、結構了解、工作原理、線路連接、線路測量、拆裝等實訓
26.水溫傳感器的部件認知、結構了解、工作原理、線路連接、線路測量、拆裝等實訓
27.點火系統的部件認知、結構了解、工作原理、線路連接、線路測量、拆裝等實訓
28.診斷系統的部件認知、結構了解、工作原理、線路連接、線路測量、拆裝等實訓
?
