一、產品簡介

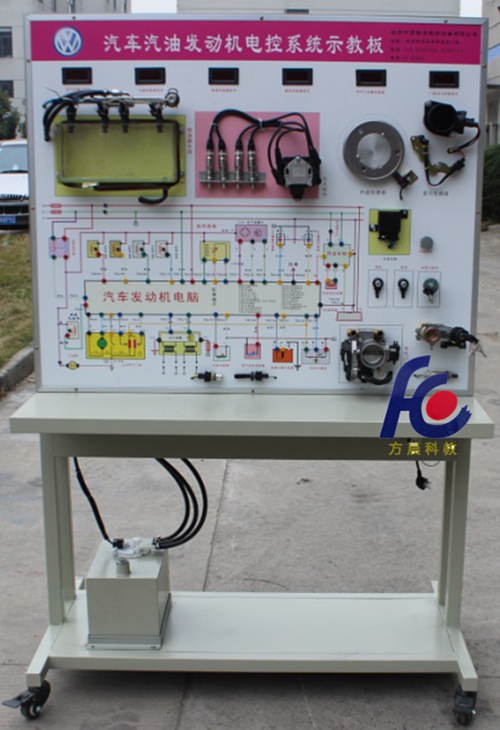

本示教板完整展示了上海大眾桑塔納2000AJR型閉路電子控制多點燃油噴射式發動機的電控系統，設備包括發動機電控單元、空氣流量計、進氣溫度傳感器、節氣門組件、發動機轉速傳感器、霍爾傳感器、冷卻液溫度傳感器、氧傳感器、爆震傳感器、噴油器、點火線圈、燃油泵等真實汽車部件，能動態演示電控發動機燃油噴射、電子點火及調整過程，面板上設有相關測試點和故障設置開關，便于教師利用儀器儀表對其測試和故障現象模擬。
本示教板適合高職、職業技工類學校、職教中心等開設的汽車運用、汽車維修等專業以及汽車維修工等相關工種的汽車教學培訓。
二、裝置特點
1.面板設計采用汽車真實實物與彩色噴繪圖片相結合的模式，形象直觀演示系統組成和工作過程；
2.面板上設有相應的測試點，教師可以動態測量參數的變化情況；
3.面板上設有故障設置開關，可以動態展示系統常見故障情況。
三、技術性能
1、外形尺寸：1240mm×550mm×1850mm（長×寬×高）；
2、輸入電源：220V交流電壓；
3、工作電壓：12V直流電壓；

三、結構組成
發動機電控單元、發動機各類傳感器、發動機各類執行器、檢測端子、故障設置系統、大容量蓄電池或12V開關電源、大型彩色噴繪電路原理圖、控制面板、可移動臺架、使用說明
四、功能特點
1、動態運行功能：實訓臺配備真實原車電控發動機電控系統總成、正常點火，正常噴油運行。實現起動等操作，
2、顯示功能：高精度數顯表，事實顯示各個傳感器的信號電壓，及信號參數變化等情況，、指針表燃油壓力表、顯示燃油系統的工作油壓值，LED指示燈，顯示執行器的工作狀態 ，噴油脈實時顯示發動機的動態、靜態參數；
3、自診斷功能：配備原車OBDⅡ診斷座，可連接專用或通用型解碼器對發動機電腦編碼查詢，故障讀取、故障碼消除、動態數據流讀取、波形分析、執行元件測試、系統登錄，防盜匹配等操作。
4、信號模擬功能：可對發動機電控系統主要傳感器進行信號模擬與檢測；并實時觀察、測量因傳感器信號輸入的變化而對發動機工況的影響；通過改變傳感器的數值，觀察發動機的故障表現，從而了解該傳感器在發動機電控系統中的重要作用。信號模擬系統可達到從高位到低位的全程無極可調。
5、檢測功能：控制臺上部為檢測面板，外接接線端子,使學生在不拔下元件插頭,不破壞原車線束的情況下,任意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化.還可以通過端子測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.
6、識圖功能：檢測控制臺面板繪有高清晰度系統彩色電路原理圖，可提高識圖、讀圖、畫圖、學習能力。面板圖采用激光UV技術，顏色鮮艷，線路清晰，防潮，防高溫，耐油污，易清潔，表面不需要做任何保護措施，經久耐用。
8、故障設置系統，在設備的隱秘處，設有故障設置系統，可模擬真實的故障在現，提供了解故障，判斷故障，診斷故障，排除故障等操作。
9．汽車油漆高溫烤漆處理；加裝交流電源漏電保護裝置；轉動元器件外加裝防護裝置。
10．底架部分采用優質鋼材焊接而成。，臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等，表面采用烤漆工藝，帶自鎖腳輪。
11．裝有診斷座，可讀取故障碼與數據流等。
12．在線課程教育學習系統
（1）（1）在線教育系統首頁須有投標企業LOGO，提供免費遠程汽車電氣培訓，汽車發動機培訓，驅動橋教學,動力電池培訓，發動機拆裝，全新帕薩特整車電路圖，新能源汽車驅動系統, 豐田普銳斯整車動力系統電路圖, 動力電池BMS系統，奧迪自適應巡航系統等技術培訓
（2）教師可以遠程通過臺式電腦、平板電腦、手機及其他移動設備，新建不同班級、不同課程并上傳課程資料，可進行網上試卷批閱，作業批閱，回答學生問題。
（3）教師可以自由組合不同教學手段，實現各種不同的教學方法，比如談話式、研討式、活動式、競賽式等等，12種教學手段,游戲化闖關式學習體驗；
（4）學生可以通過臺式電腦、平板電腦、手機及其他移動設備登錄在線教學系統，進行不同老師和不同課程學習，可以通過在線學習系統向老師提問，做筆記，評價及參與話題討論
五、實訓項目
1、發動機電控系統認識、組成及工作原理等實訓。
2、發動機電控系統傳感器與執行器的工作原理，故障檢測及排除等操作。
3、點火系統的工作原理、故障設置于排除等實訓
4、燃油噴射系統工作原理、故障設置于排除等實訓
5、進氣系統的工作原理、故障設置于排除等實訓
6、排氣系統的工作原理、故障設置于排除等實訓
7、發動機電控電控系統檢測與維修實訓。
8、發動機電控控制理論及電路原理實訓
9、發動機電控故障診斷與排除實訓。
10、發動機電控傳感器與執行波形的測試實訓。
11、發動機電控的故障讀取與清除、元件測試，元件設定等實訓。
12、發動機電控的防盜匹配，編碼設定
13、電控發動機職業技能考核實訓。

?
