2024-03-07 10:00:58
FC-QC-11
[規格型號]: FC-QC-11
[產品名稱]: 豐田卡羅拉全車電器實訓臺
[價  格]: 電議
[產品參數]:
[在線客服]: QQ在線 QQ在線
產品介紹:

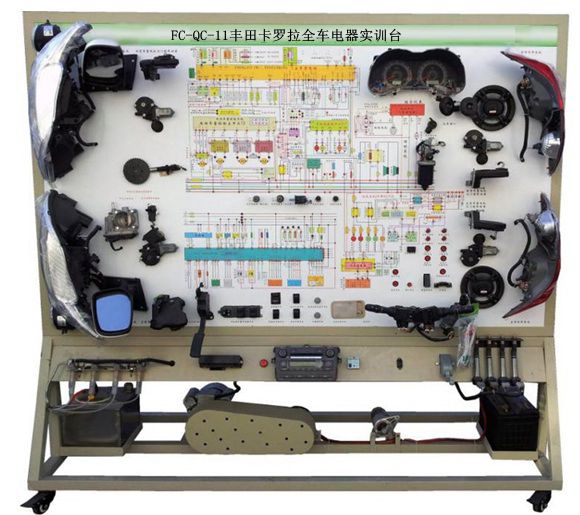

FC-QC-11豐田卡羅拉全車電器實訓臺

1-210GG51052343

一、產品簡介
該設備采用全新卡羅拉整車電器實物為基礎,充分展示汽車發動機防盜系統、儀表系統、燈光系統、雨刮系統、喇叭系統、點火系統、電動車窗系統、電動門鎖、音響系統、起動系統和充電系統等汽車電器各系統的組成結構和工作過程。
適用于學校對整車電器理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的汽車整車電器系統,充分展示汽車整車電器系統的組成結構。
接通電源,操縱示教板上的各種電器開關、按鈕、真實演示汽車發動機電控系統、儀表系統、燈光系統、雨刮系統、喇叭系統、點火系統、電動車窗系統、電動門鎖、音響系統、起動系統和充電系統等汽車電器各系統的工作過程。
2.設備面板采用耐創擊、耐污染、防火、防潮的鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有彩色電路圖;學員可直觀對照電路圖和實物,認識和分析汽車整車電器各系統的工作原理。
3.示教板面板上安裝有檢測端子,可直接在面板上檢測汽車整車電器各系統電路元件的電信號,如電阻、電壓、電流、頻率信號等。
4.設備面板上安裝有診斷座,可連接專用或通用型汽車解碼器,對發動機控制單元、組合儀表、舒適系統單元等進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析、鑰匙匹配等自診斷功能。
5.設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構,外形美觀;底架部分采用鋼結構焊接,表面采用噴涂工藝處理,帶自鎖腳輪裝置。
三、技術規格
1.外形尺寸(約):2080×700×1900mm(長×寬×高)
2.動力電源:三相四線(或三相五線)380V±10% 50Hz
3.工作電壓:直流12V
4.工作溫度:-40℃~+50℃
三相異步電動機
1.型  號:YT 100L1-4
2.電壓:AC 220V/380V
3.功率:2.2KW
4.轉速:1420r/min
四、基本配置(每臺)

序號名      稱規格型號單位數量
1示教板面板裝有各種檢測端子以及彩色電路圖1
2發動機控制電腦(ECU) 原車1
3診斷座原車個1
4點火開關原車個1
5組合儀表原車1
6組合開關原車1
7左右前大燈總成原車1
8左右前霧燈原車1
9左右轉向燈原車1
10左右轉向邊燈原車1
11左右組合尾燈原車1
12牌照燈原車1
13高位剎車燈原車個1
14燈光開關原車1
15剎車燈開關原車1
16倒車燈開關原車1
17危險燈開關原車1
18線束方晨1
19雨刮總成原車1
20雨刮控制器原車個1
21噴水電機原車1
22噴水壺原車1
23喇叭原車個2
24喇叭繼電器原車個1
25X觸點繼電器原車個1
26霧燈繼電器原車個1
27無分電器點火系統含點火器總成、火花塞、曲軸位置傳感器1
28模擬噴油嘴指示燈方晨1
29燃油泵繼電器原車個1
30燃油泵指示燈原車個1
31曲軸位置傳感器及信號輪原車1
32電動窗主開關原車1
33左右前車門電腦原車個1
34舒適電腦原車個1
35右前門鎖電機原車1
36左右后電動窗電機原車1
37左右后電動窗開關原車1
38左右后門鎖電機原車1
39汽車音響總成原車1
40揚聲器6",200W對1
41起動機總成原車臺1
42發電機總成原車臺1
43三相異步電動機YT   100L1-4臺1
44蓄電池12V   45Ah臺1
45保險絲盒方晨個2
46電源總開關50A個1
47移動臺架(帶自鎖腳輪裝置)2080×700×1800mm(長×寬×高)臺1
48故障模擬與排除裝置方晨1
49教師手冊方晨1
50合格證與保修卡方晨1
?
