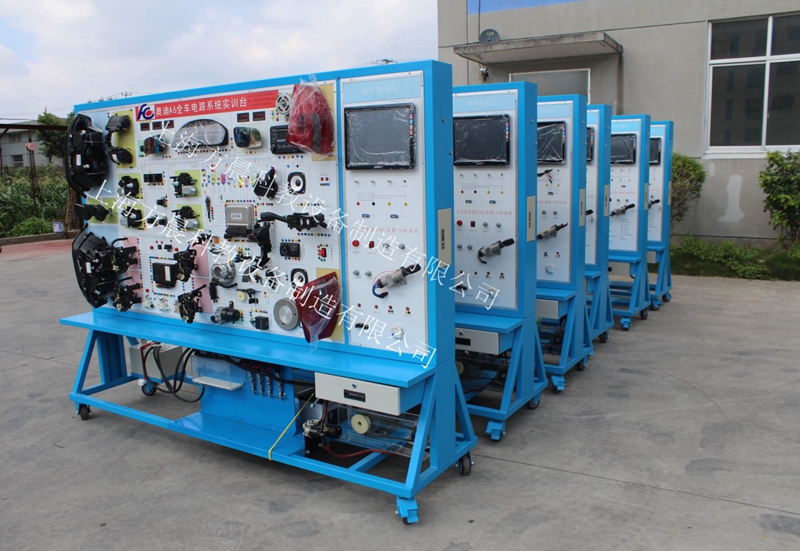

一、帕薩特CAN數據傳輸網絡系統產品簡介
本產品選用大眾帕薩特電動門窗及防盜（車載網絡CAN-BUS）系統材料為基礎制作，模擬汽車運行，演示大眾電動門窗及防盜車載網絡（CAN-BUS）系統的工作過程；本示教板功能齊全、操作方便、安全可靠。
二、帕薩特CAN數據傳輸網絡系統結構組成
中央控制電腦、左前門控制電腦、右前門控制電腦、左后門控制電腦、右后門控制電腦、車門閉鎖開關及促動器、門控?zé)艏伴_關、發動機電腦、變速器電腦，安全氣囊電腦，ABS電腦，儀表、點火鑰匙全套、后視鏡及控制開關、防盜喇叭、曲軸傳感器及信號盤、檢測端子、故障設置系統、大容量蓄電池或12V開關電源、大型彩色噴繪電路原理圖、控制面板、可移動臺架、使用說明書及任務驅動式實訓指導書等。
三、集成無線多功能數據采集、分析、控制系統
1、系統采分布式智能管理型無線AP,通過WIFI技術實現終端覆蓋。采用10寸彩色中文觸控屏的手持無線系統管理器，中文菜單式觸控操作界面，人機對話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備?？勺鲗W(xué)生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
2、集成無線實驗電源管理系統，通過手持移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時全閉功能；控制范圍>50m；控制能力>50臺。
3、設故與排故界面帶有與本設備控制面板完全相同的電路原理圖。 電路圖可以隨意放大、縮小。同時帶有與設備故障點相同的故障設置虛擬按鈕。在電路原理圖里即可操作故障的設置與否。
4、集成無線考核系統能實現密碼登錄系統，設置數據庫路，系統測試(查詢設備)，學生庫設置，題庫與題庫等級設置，學生鍵盤設置，考核故障發布考核試卷提取與存儲考核時間設置與啟動，考核成績查詢，考核成績打印，登錄密碼修改與恢復。
5、學生終端采用大屏幕液晶顯示具有聯機考核和脫機考核功能，學號查詢，故障解除，時間查詢，分?jǐn)?shù)查，設備號查詢。
6、多功能數據采集、分析模塊
（1）可實時長時間記錄電壓、電流、電阻、電容、通斷等，并生成趨勢曲線。
（2）虛擬測量直流電壓，量程60.00mV、600.00mV、6.00V、60.00V、600.0V、800V
（3）虛擬交流電壓測量，量程 60.00mV 、600.00mV 、6.00V 、60.00V、600.0V
（4）虛擬直流電流測量，量程 60.00mA 、600.00mA 、6.000A、10.00A
（5）虛擬交流電流測量，量程 60.00mA、600.00mA、6.000A、10.00A
（6）虛擬電阻測量，量程 600、6.000 K、60.00 K、600.0 K、6.000 M 、60.00 M
（7）虛擬電容測量，量程 40.00nF 、400.00nF、4.000uF、40.00uF、400.0uF
（8）虛擬二極管測量 0V~2.0V
7、虛擬儀器系統
（1）虛擬可調電源
（2）虛擬信號發生器DDS
（3）虛擬萬用表
（4）虛擬示波器：通道數：2通道外部觸發：1通道數據采樣速率：100 MS/s （采樣率動態可變）
（5）虛擬脈沖發生器
（6）虛擬標準信號源
（7）虛擬數字頻率計
（8）虛擬計數器
（9）虛擬邏輯分析儀：通道數：8通道
（10）虛擬任意波形發生器
（11）虛擬IO控制：電機控制（擴展）直流電機控制、步進電機控制
（12）交通燈和撥碼開關：輸出IO：12路，輸入IO：8路撥碼開關
8、高級轎車診斷系統
原廠數據，引導功能。使用導航或者引導功能進行多種操作。如編碼匹配之類等。產品是總公司為其特約服務站指定的汽車監測系統。使用范圍廣，包含全球汽車維修業，都在使用。系統具有強大的功能。車型數據實時更新，包含支持在線編程，在線匹配防盜等。數據具有藍牙無線傳輸功能，無干擾。原廠維修資料、原廠電路圖，原廠診斷。原廠原件位置，拆裝工藝指導，數據流診斷分析、OBD-II功能。
四、功能特點：
1、動態運行功能：操作各個系統開關，各個系統均可正常工作，包含所有全車電器及電控系統。各單元可以獨立或整體工作，控制各個系統的故障開關可實現各個系統的故障設置，使真實的故障再現，提供考核操作。
2.顯示功能：
儀表顯示單元，實時顯示發動機的各項數據，發動機的轉速顯示等等。高精度數顯表實時顯示各個傳感器的信號變化，可動態觀察各個傳感器的工作情況。LED燈實時顯示執行器工作狀態。
3、防盜功能：
可實現對儀表控制單元匹配，防盜鑰匙匹配，遙控器設定，CAN網絡調試，車門控制，自動升降，防盜起控，防盜解除，防盜匹配，個性化設置等操作
4.自診斷功能：配備外接式診斷座OBDⅡ，可連接專用或通用型解碼器對發動機電腦編碼查詢，故障讀取、故障碼消除、動態數據流讀取、波形分析、執行元件測試、系統登錄等；
5.檢測功能：
檢測控制臺面板上,外接接線端子,使學生在不拔下元件插頭,不破壞原車線束的情況下,任意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化.還可以通過端子 測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.
7.識圖功能：
控制面板采用優質鋁塑板為面板，后襯塑料板，6個不銹鋼廣告釘固定，美觀大方，面板繪有高清晰度系統彩色電路原理圖，（與原廠電路圖相對應）采用UV技術，顏色鮮艷，線路清晰，防潮，防高溫，耐油污，易清潔，表面不需要做任何保護措施，經久耐用
8.安全防護功能：
蓄電池與電器用電設備之間安裝總電源開關，在臺架不使用時，斷開開關，可以保護設備和蓄電池；高速、高溫部位，采用安全防護網和不銹鋼護欄，提高操作安全性。臺架經高溫噴塑，美觀大方，堅固耐用。
9.移動教學功能：實訓臺配置帶鎖止裝置的萬向移動腳輪，移動方便，鎖止安全可靠。
10.教學指導功能：實驗臺配備詳細的使用說明和相關電器元件電路圖和相關實訓指
11、教學指導：實訓臺配置詳細的使用說明書，及該設備的技術資料實訓指導書
五、實訓項目
1.帕薩特全車網絡系統的結構組成及元件認知實訓
2.發動機電控系統的工作原理及網絡系統的檢測與維修實訓
3.ABS系統的工作原理及網絡系統的檢測與維修實訓
4.自動變速器系統的工作原理及網絡系統的檢測與維修實訓
5.安全氣囊系統的工作原理及網絡系統的檢測與維修實訓
6.舒適電腦系統的工作原理及網絡系統的檢測與維修實訓
7.車門控制系統的工作原理及網絡系統的檢測與維修實訓
8.儀表網關的工作原理及網絡系統的檢測與維修實訓
9.防盜、遙控、匹配的工作原理及網絡系統的檢測與維修實訓
10.整體的數據自診斷（數據流讀取、編碼設定、元件測試、）等實訓
六、技術參數
1.外形尺寸：2040mm×750mm×1900mmmm（長×寬×高）；
2.輸入電源：220V/30A
3.輸入電壓：12V直流電壓；
4.工作溫度：-50℃～50℃；;
5.驅動電機: 12V/10A
6.蓄電池：60AH/12V
