一、電控高壓共軌柴油發動機實訓臺產品簡介

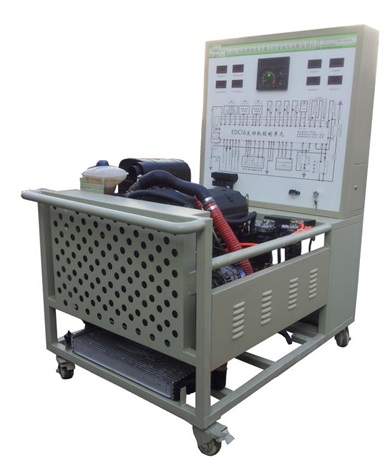

本實訓考核裝置采用依維柯8143共軌電控柴油發動機，整套實物對象包括了發動機總成、供油系統、潤滑系統、進排氣系統、冷卻系統、儀表總成、防盜系統和電控系統等，能清晰展示發動機和各零部件的外形、安裝位置及連接關系，使學生對柴油發動機電控系統有更為直觀的認識。
發動機可正常啟動、運轉、加速，基本參數與原車一致。可利用汽車專用解碼器檢測發動機動態數據流和靜態故障代碼，也可利用汽車專用萬用表或汽車專用示波器等檢測儀器在相應的檢測插孔上直接檢測動態或靜態信號。本裝置可設置多種類型故障設置，包括電路、氣路和油路故障，完成對學生的綜合技能考核。
本實訓臺適合高職、職業技工類學校、職教中心等開設的汽車運用、汽車維修等專業以及汽車維修工等相關工種的汽車教學培訓。
二、電控高壓共軌柴油發動機實訓臺功能特點
1.真實可運行的電控高壓共軌柴油發動機(加速/減速/怠速工況正常），充分展示電控高壓共軌柴油發動機的組成結構和工作過程。
2.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮鋁塑板，表面經噴涂底漆處理；面板打印有彩色電路圖；學員可直觀對照電路圖和電控高壓共軌柴油發動機實物，認識和分析控制系統的工作原理。
3.實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
4.實訓臺面板上安裝有汽車儀表，可實時顯示發動機轉速、水溫、機油壓力燈、充電指示燈、電控系統故障指示燈等參數變化。
5.實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
6.實訓臺配備有油門控制裝置，可方便對發動機加速減速。
7.實訓臺配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。
8.設備檢測面板正前方底座上配有20cm的鋼制臺面，方便放置資料、檢測儀器等。
9.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，正前方/兩側焊接圓形護手桿，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、電控高壓共軌柴油發動機實訓臺技術型號
1、外形尺寸：1500×1000×1700mm(長×寬×高)
2、工作電源：直流12V
3、燃油標號：依發動機車型
4、油箱容積：10L
5、工作溫度：-40℃～+50℃
四、電控高壓共軌柴油發動機實訓臺基本配置(每臺)
| 序號 | 名 稱 | 型號車型 | 單位 | 數量 |
| 1 | 檢測控制面板 | 裝有各種檢測端子以及彩色電路圖 （950*900*4mm鋁塑板） | 套 | 1 |
| 2 | 組合儀表 | 套 | 1 | |
| 3 | 發動機控制電腦(ECU) | 臺 | 1 | |
| 4 | 診斷座 | OBDⅡ | 個 | 1 |
| 5 | 點火開關 | 個 | 1 | |
| 6 | 電控高壓共軌柴油發動機總成 | 套 | 1 | |
| 7 | 燃油箱 | 10L | 個 | 1 |
| 8 | 油門控制裝置 | 套 | 1 | |
| 9 | 進、排氣管 | 套 | 1 | |
| 10 | 水箱(含保護罩) | 套 | 1 | |
| 11 | 冷卻電子風扇 | 12V，80W | 個 | 2 |
| 12 | 空氣濾清器及進氣管 | 原車 | 套 | 1 |
| 13 | 蓄電池 | 12V 80Ah | 臺 | 1 |
| 14 | 繼電器 | 含：主繼電器、起動繼電器、冷卻風扇繼電器、預熱繼電器等 | 套 | 1 |
| 15 | 保險絲盒 | 個 | 1 | |
| 16 | 電源總開關 | 50A | 個 | 1 |
| 17 | 移動臺架(帶自鎖腳輪裝置) | 1500×1000×1700mm(長×寬×高) | 臺 | 1 |
| 18 | 故障模擬與排除裝置 | 套 | 1 | |
| 19 | 設備教師手冊 | 套 | 1 | |
| 20 | 設備合格證、保修卡 | 套 | 1 |
