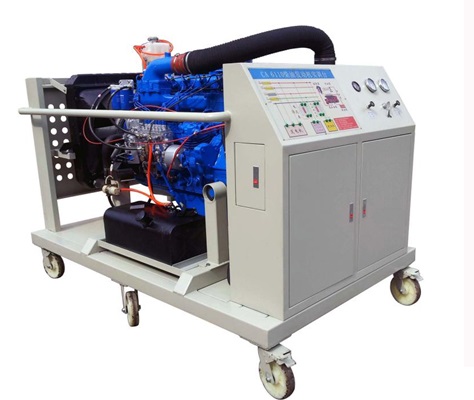

一、產品簡介
該設備采用 柴油發動機為基礎，可運行發動機，進行起動、加速、減速等工況的實踐操作，真實展示普通柴油發動機的組成結構和工作過程。
本裝置適合高職、職業技工類學校、職教中心等開設的汽車運用、汽車維修等專業以及汽車維修工等相關工種的汽車教學培訓。
二、功能特點
1.真實可運行的普通柴油發動機，充分展示普通柴油發動機的組成結構和工作過程。
2.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的鋁塑板，表面經噴涂底漆處理；面板打印有彩色電路圖；學員可直觀對照電路圖和柴油發動機實物，認識和分析控制系統的工作原理。
3.實訓臺面板上安裝有汽車儀表，可實時顯示發動機轉速、水溫、機油壓力燈、充電指示燈等參數變化。
4.實訓臺面板上安裝有檢測端子、可直接在面板上檢測各繼電器、電磁閥、傳感器等管腳的電信號，如電阻、電壓、電流、信號等。
5.實訓臺配備有油門控制裝置，可方便對發動機加速減速。
6.實訓臺配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。
7.實訓臺底座采用鋼結構焊接，表面采用噴烤漆工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術型號
1、外形尺寸：1700×1400×1300mm(長×寬×高)
2、工作電源：直流24V
3、燃油標號：依發動機車型
4、油箱容積：10L
5、工作溫度：-40℃～+50℃
四、基本配置(每臺)
| 序號 | 名 稱 | 型號車型 | 單位 | 數量 |
| 1 | 檢測控制面板 | 裝有各種檢測端子以及彩色電路圖（1.5mm冷板UV彩色噴繪） | 套 | 1 |
| 2 | 組合儀表 | 原車 | 套 | 1 |
| 3 | 點火開關 | 原車 | 個 | 1 |
| 4 | 普通柴油發動機總成 | 原車 | 套 | 1 |
| 5 | 燃油箱 | 10L | 個 | 1 |
| 6 | 油門控制裝置 | 套 | 1 | |
| 7 | 進、排氣管(帶保護罩) | 原車 | 套 | 1 |
| 8 | 水箱(含保護罩) | 套 | 1 | |
| 9 | 蓄電池 | 12V 80Ah | 臺 | 2 |
| 10 | 繼電器 | 含：起動繼電器、預熱繼電器等 | 套 | 1 |
| 11 | 保險絲盒 | 個 | 1 | |
| 12 | 電源總開關 | 50A | 個 | 1 |
| 13 | 移動臺架(帶自鎖腳輪裝置) | 1700×1400×1300mm (長×寬×高) | 臺 | 1 |
| 14 | 故障模擬與排除裝置 | 套 | 1 | |
| 15 | 設備教師手冊 | 套 | 1 | |
| 16 | 設備合格證、保修卡 | 套 | 1 |
