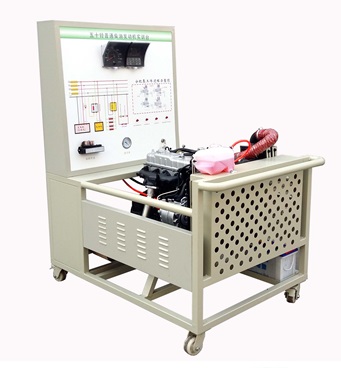

本實訓考核裝置采用五十鈴4JB1柴油機發動機，整套實物對象包括了發動機總成、供油系統、潤滑系統、進排氣系統、冷卻系統和儀表總成等，能清晰展示發動機和各零部件的外形、安裝位置及連接關系，使學生對汽車柴油發動機系統有更為直觀的認識。
發動機可正常起動、運轉、加速，基本參數與原車一致。可利用汽車專用萬用表或汽車專用示波器等檢測儀器在相應的檢測插孔上直接檢測動態或靜態信號。本裝置可設置多種類型的故障，包括電路等故障，完成對學生的綜合技能考核。
本裝置適合高職、職業技工類學校、職教中心等開設的汽車運用、汽車維修等專業以及汽車維修工等相關工種的汽車教學培訓。
一、技術性能
1. 工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
2. 發動機型號：五十鈴4JB1柴油發動機
3. 發動機排量：2.8L
二、基本配置及功能
整套實訓裝置采用一體化設計，發動機與儀表等均集成在一個框架結構中，結構緊湊。
臺架上安裝有五十鈴4JB1柴油發動機總成、供油系統、潤滑系統、進排氣系統、冷卻系統及電控箱，固定在可移動的鋼制臺架上，并由原廠線束連接，其線束走向和元器件布置與原車基本一致。
在實訓面板上安裝發動機的各種儀表和開關，便于使用者了解發動機的狀態，設有指示蓄電池電壓的數字電壓表，還設有指示燃油真空表，通過操作油門踏板來控制發動機的轉速。
為了更好鍛煉學生的故障分析和解決問題的能力，提高學生綜合素質，在設備中采用手動方式的設故排故系統，可設置典型的汽車電路故障，完成對學生技能的綜合考核。
三、實訓項目
1. 汽車發動機系統綜合實訓
2. 汽車發動機系統常見故障診斷實訓故障設置功能
故障設置采用手動方式進行，可設置單個電路故障4個；還可以根據需要設置復合故障類型，其故障類型包括以下幾大類:
(1) 汽車傳感器類故障
(2) 汽車執行器類故障
