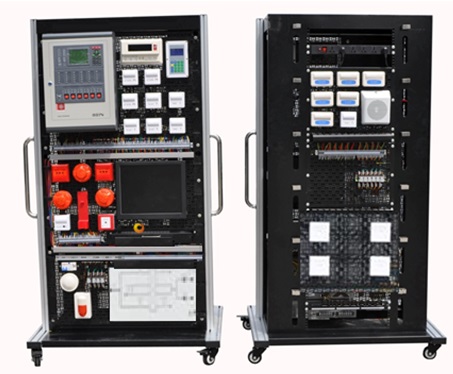

樓宇工程火災報警及聯動系統實訓平臺依據智能建筑行業的發展趨勢和特點，結合樓宇智能化技術的功能和應用，以樓宇子系統工作任務為導向，基于樓宇智能化、工業自動化、計算機網絡通信、綜合布線及系統集成等多種技術的綜合運用和拓展，多層面地滿足了技師和職業院校樓宇智能化設備安裝與運行、樓宇設備安裝、自動化控制、計算機網絡及通信系統工程等相關專業的系統與原理演示、技能展示、工作任務設計與計劃、實訓、過程與結果評定、考核、鑒定、競賽、工程項目設計及畢業設計等；系統地訓練了學生專業技術、實際動手技能（安裝、布線、接線、編程、調試、運行、維護及維修等）、設計規劃、交流溝通、團隊協作、效率意識及創新思維等能力，同時培養了其嚴謹?shù)墓ぷ髯黠L(fēng)和良好的職業素養。

二、技術指標
1、電源輸入：?jiǎn)蜗嗳€（第三方接地），AC220V±10%，50/60Hz；
2、安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路；
3、整機功耗：≤300W；
4、外形尺寸（寬×高×深）：1060mm×1900mm×800mm（工業鋁型材支架）；
5、實驗室遠程管理系統軟件.
1）該系統集成遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時開啟關閉電源功能。
2）該系統還可通過 PC 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，可自由設定任意一處與電控模塊引腳有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置?？筛鶕?jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置。可根據用戶使用要求調整故障設置點的數量和故障設置類型。
3）所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
4）用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡，系統可以聯機考核也可以脫機考核，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。
5）集成無線多功能數據采集、分析、控制系統可實時長時間記錄電壓、電流等，并生成趨勢曲線。
6）用戶可以實現單機操作考核和聯網考核。
三、主要配置

序號	器材名稱	數量	單位	備注
1	立式實訓平臺	1	臺
2	網孔板安裝模塊	8	塊
3	網孔板用膨脹固定件	100	個
4	線纜管理架	12	個
5	電源管理模塊	1	臺
6	嵌入式編程主機與顯示器模塊	1	套
7	火災報警控制器（聯動型）	1	臺
8	電子編碼器	1	個
9	CRT接口卡	1	塊
10	火災報警監控軟件	1	套
11	通信電纜	1	條
12	電話主機	1	臺
13	廣播功率放大器	1	臺
14	分配盤	1	臺
15	總線隔離器	3	個
16	火災顯示盤	1	個
17	非編碼探測器輸入模塊	1	個
18	非編碼點型感溫探測器	2	個
19	終端器	1	個
20	點型光電感煙探測器	1	個
21	手動報警按鈕	1	個
22	消火栓按鈕	1	個
23	輸入/輸出模塊	3	個
24	排煙閥模擬（繼電器）	1	個
25	聲光警報器	1	個
26	消防電話專用模塊	1	個
27	消防電話插座	1	個
28	固定式消防電話分機	1	個
29	手提式消防電話分機	1	個
30	消防廣播模塊	1	個
31	壁掛式緊急廣播音箱	1	個
32	切換模塊	6	個
33	排煙風機模擬	1	個	風機
34	排煙風機接觸器模擬	1	個	繼電器
35	信號輸入模塊	1	個
36	270℃防火閥模擬	1	個	繼電器
37	消防水泵控制箱模擬	1	個	指示燈、繼電器、開關
38	消防水泵模擬	2	個	風機
39	6位PDU電源	1	個
40	24位超五類非屏蔽插座配線架	1	個
41	8P8C超五類非屏蔽水晶頭	20	個
42	超五類非屏蔽信息插座模塊	4	個
43	單口86型信息面板	4	個
44	86型底盒	4	個
45	UTP超五類4對非屏蔽跳線	4	條
46	UTP超五類4對非屏蔽電纜	100	米
47	專用橋架	1	套
48	實驗室遠程管理考核系統	1	套
49	耗材及工具	1	套	各規格電線、常用電工工具及線纜測試儀等

四、實訓項目

1、系統的安裝、布線、接線、編程、調試、運行、維護及維修；
2、線路故障的設置、檢測及排除；
3、各類控制器、火災報警探測器和模塊的結構、原理、接線、調試和應用；
4、火災報警控制器的接線、操作和編程；
5、災顯示盤的接線和操作；
6、電子編碼的設計和操作；
7、手/自動聯動控制；
8、消防廣播系統、消防電話系統和聯動控制系統的接線、操作和事故演習；
9、火災自動報警及消防聯動控制系統的設計、接線、編程、調試和事故演習；
10、災自動報警監控管理軟件的編程及操作；
11、橋架及其支架的安裝和布線；
12、信息插座和機架設備的安裝；
13、水晶頭及跳線的制作和測試；
14、RJ45模塊和配線架的壓線和測試；
15、RJ45跳線的連接及鏈路

?
