FCDT-165
[規格型號]: FCDT-165
[產品名稱]: 電梯門機構安裝與調試實訓考核裝置
[價  格]: 電議
[產品參數]:
[在線客服]: QQ在線 QQ在線
產品介紹:

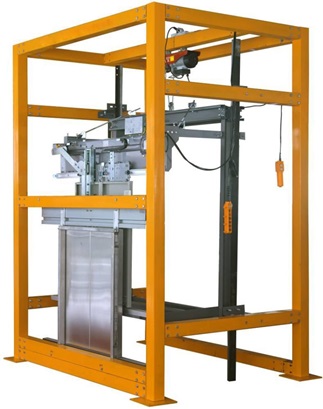

FCDT-165電梯門機構安裝與調試實訓考核裝置
cd655d8ae8b52d3

一、產品概述
電梯門機構安裝與調試實訓考核裝置是根據當前真實電梯門機構的裝調和維保需求而開發的一種電梯門機構實訓考核的平臺。適用于各職業院校、技工類學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。
本裝置主要由鋼結構框架、電動葫蘆、門框、層門門扇、層門地坎、層門上坎、轎廂龍門架、轎廂門扇、轎廂門地坎、門機、導軌、導軌支架、導靴等部件組成。學生根據隨機文件資料說明,在鋼結構框架內進行安裝與調整,使其符合電梯門系統相關規范要求。并通過轎廂架的上下運動模擬轎廂在井道中的運行,當平層時,門機構能夠帶動轎廂門與層門開閉,轎廂離開后,層門緊閉。另外,能夠使學生直觀地看到門機構的全部器件及整個機械動作過程,更有效地幫助學生掌握其工作原理。
二、產品特點
采用了鋼結構電梯井道平臺設計,整體外觀簡潔明了;
遵循了模塊化的設計理念,根據電梯安裝工藝要求進行教學實訓式的設計;
采用真實機構器件,使學生學到的與實際應用的一致;
模擬真實環境,使其安裝工藝與實際安裝一致,且能更方便的進行其維保項目的操作;
采用了電動葫蘆拖動轎廂架在導軌上的運動,使演示與調試更加方便。
三、技術參數
1.電源輸入:單相三線 AC220V 50Hz;
2.工作環境:海拔<1000m;溫度-10℃~+40℃;濕度<95%RH無水珠凝結;環境空氣中不應含有腐蝕性和易燃性氣體;
3.門機:永磁同步變頻門機;
4.門機電機額定電壓:AC100/125V;
5.門機電機額定轉速:180r/min;
6.門機電機額定功率:43/94W;
7.開門寬度:800mm;
8.門高度:1000mm;
9.轎門材料:表面噴塑碳素鋼板(可選);
10.層門材料:不銹鋼板(可選);
11.整機功耗:≤0.5KW;
12.整機重量:≤600KG;
13.外形尺寸:2240mm×1640mm×3000mm(長×寬×高)。
四、配置清單

序號名稱數量單位備注
1井道框架1材料:Q235 / 表面噴塑處理
2導軌1T75-3/B
3門機安裝架1材料:Q235 / 表面噴漆處理
4電動葫蘆1PA300
5層門扇1不銹鋼
6門框1不銹鋼
7層門機構1材料:Q235 / 表面噴漆處理
8層門地坎1鋁合金
9層門地坎支架2材料:Q235 / 表面電鍍處理
10護腳板1材料:Q235 / 表面電鍍處理
11轎廂門扇1材料:Q235 /表面噴塑處理
12門機連接支架1材料:Q235 / 表面噴漆處理
13永磁變頻門機1廠商:杭州/西子孚信;型號:jarless-con;開門方式:中分;額定轉速:180r/min;額定功率:43/94W
14擺臂式異步門刀1材料:Q235 / 表面電鍍處理
15轎廂門地坎1鋁合金
16安裝與測量工具1詳見配套工具清單
17隨機資料1實訓指導書及相關說明書等資料

六、配套工具清單

序號名稱型號數量單位備注
1水平尺6001
2線墜2m1帶磁座
3卷尺3m1
4電梯專用校軌尺單線1
5開口扳手8~101
6開口扳手10~121
7開口扳手13~161
8開口扳手14~171
9開口扳手18~211
10開口扳手19~221
11開口扳手24~271
12鋼直尺300mm1
13一字螺絲刀3×75mm1
14十字螺絲刀3×75mm1
15活動扳手12寸1
16子彈頭三位插板TS-103B1

七、實訓項目
1.導軌支架與導軌的安裝與調整;
2.電梯層門地坎的安裝與調整;
3.電梯轎廂門地坎的安裝與調整;
4.電梯層門門框的安裝與調整;
5.電梯層門上坎的安裝與調整;
6.電梯層門門扇的安裝與調整;
7.門機的安裝與調整;
8.電梯轎門的安裝與調整;
9.門刀的安裝與調試;
10.電梯層門地坎與轎廂門地坎尺寸的調整;
11.電梯門機參數的設置與調試;
12.電梯開關門的調試;
13.電梯門系統的保養。

?
