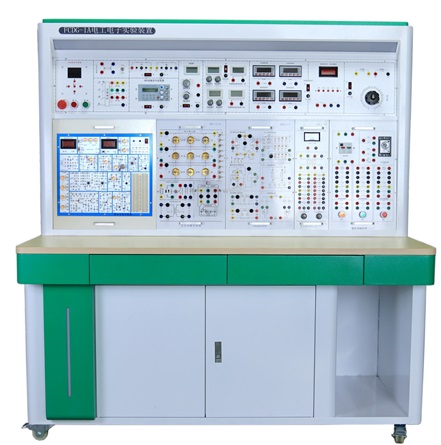

FCDG-1A電工電子實驗裝置

一、特點

1、綜合性強 綜合了目前國內各類學校電類基礎課程的全部實驗項目。

2、適應性強 實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置積木式結構，更換便捷，添加部件即可。擴展功能或開發新實驗。

3、整套性強 從儀器儀表、專用電源到實驗連接專用導線等均配套齊全，儀器儀表的性能、精度、規格等均密切結合實驗的需要進行配套。

4、一致性強 實驗器件選擇合理、配套完整，使多組實驗結果有良好的同一性，便于教師組織和指導實驗教學。

5、直觀性強 本裝置采用整體與掛件相結合的結構形式，電源配置、儀表一目了然，各實驗掛件任務明確，操作、維護簡便。

二、功能

1、本裝置可提供實驗所需的交流電源、低壓直流電源、可調恒流源、函數信號發生器（含頻率計）、受控源、交直流測量儀表（電壓、電流、功率、功率因數）、各實驗掛箱及電機等。

2、能完成“電工基礎”、“電工學”中的疊加、戴維南、雙口網絡、諧振、選頻及一、二階電路等實驗。

3、能完成“電路分析”、“電工學”中的單相、三相、日光燈、變壓器、互感器及電度表等實驗。

4、能完成模電、數電制實驗。

三、技術性能

1、輸入電源：三相四線(或三相五線)   380V±10% 50Hz

2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

3、外形尺寸：1600×680×1700MM

4、裝置容量：＜1.5KVA

四、基本實驗項目

（一）電工基本實驗

1．基本電工儀表的使用與測量誤差的計算

2．減少儀表測量誤差的方法

3．線性與非線性電路元件伏安特性的測繪

4．電位、電壓的測定及電路電位圖的繪制

5．基爾霍夫定律驗證及故障判斷

6．疊加定理驗證及故障判斷

7．電壓源與電流源的等效變換

8．戴維南定理的驗證

9．諾頓定理驗證

10．雙口網絡測試

11．互易定理驗證

12．受控源VCCS、VCVS、CCVS、CCCS的

實驗研究

13．典型電信號的觀察與測量

14．RC一階電路響應的測試

15．二階動態電路響應的研究

16．R、L、C元件阻抗特性的測試

17．RC串、并聯選頻網絡特性測試

18．R、L、C串聯諧振電路的研究

19．用三表法測量交流電路等效參數

20．正弦穩態交流電路相量的研究

（日光燈功率因數提高實驗）

21．互感實驗

22．單相鐵心變壓器特性的測試

23．三相交流電路電壓、電流的測量

24．三相電路功率的測量

25．單相電度表的校驗

26．功率因數及相序的測量

27．負阻抗變換器及其應用

28．回轉器及其應用

（二）數字電路實驗項目：

實驗一  晶體管開關特性、限幅器與箝位器

實驗二  門電路電參數的測試

實驗三  CMOS門電路測試

實驗四  門電路邏輯功能及測試

實驗五  組合邏輯電路（半加器全加器及邏輯運算）

實驗六  觸發器（一）R-S，D，J-K

實驗七  觸發器（二） 三態輸出觸發器及鎖存器

實驗八  時序電路測試及研究

實驗九  集成計數器及寄存器

實驗十  譯碼器和數據選擇器

實驗十一  波形產生及單穩態觸發器

實驗十二  555時基電路

實驗十三  同步時序電路設計

實驗十四  四路優先判決電路

實驗十五  模數、數模轉換電路實驗

（三）模擬電路實驗

實驗一  常用電子儀器使用練習、用萬用表

實驗二  單級放大電路

實驗三  場效應管放大器

實驗四  兩級放大電路

實驗五  負反饋放大電路

實驗六  射極跟隨器

實驗七  差動放大電路

實驗八  比例求和運算電路

實驗九  積分與微分電路

實驗十  波形發生電路

實驗十一  有源濾波器

實驗十二  電壓比較器

實驗十三  集成電路RC正弦波振蕩器

實驗十四  集成功率放大器

實驗十五  整流濾波與并聯穩壓電路

實驗十六  串聯穩壓電路

實驗十七  集成穩壓器

實驗十八  RC正弦波振蕩器

實驗十九  LC振蕩器及選頻放大器

實驗二十   電流/電壓轉換電路

實驗二十一  電壓/頻率轉換電路

實驗二十二  互補對稱功率放大器

實驗二十三  波形變換電路

五、裝置的配備

裝置主要由電源儀器控制屏、實驗桌、實驗掛箱及三相鼠籠電機等組成。

（一）FCDG-01電源儀器控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源、直流電源、恒流源、受控源、數控信號源及各種測試儀表等。具體功能如下：

1、主控功能板

1.1 三相0～450V及單相0～250V連續可調交流電源。配備一臺三相同軸聯動自耦調壓器，規格為1.5KVA/0～450V，克服了三只單相調壓器采用鏈條結構或齒輪結構組成的許多缺點?？烧{(diào)交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護，克服了調換保險絲帶來的麻煩。配有三只指針式交流電壓表，通過切換開關可分別指示三相電網電壓和三相調壓輸出電壓。

1.2 提供兩路低壓穩壓直流0.0～30V/1A連續可調電源，配有數字式電壓表指示輸出電壓，電壓穩定度≤0.3%，電流穩定度≤0.3%，設有短路軟截止保護和自動恢復功能。

1.3 提供一路0～500mA連續可調恒流源，分2mA、20mA、500mA三檔，負載穩定度≤5×10-4 ，額定變化率≤５×10-4 ，配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能。

1.4 設有照明220V/30W日光燈一盞，供實驗照明用；還設有220V/30W的日光燈燈管一支，將燈管的四個頭引出以供實驗用。

1.5 設有真有效值交流數字電壓表一只，測量范圍0～500V，量程自動判斷、自動切換，精度0.5級，三位半數顯。

1.6、智能電源管理系統

1）該控制系統由無線遠程實驗臺電源管理終端和實驗室電源遠程控制軟件組成；

2）無線遠程實驗臺電源管理終端啟動時需教師輸入正確密碼才能啟動電源，避免學員誤操作；

3）無線遠程實驗臺電源管理終端由 2.8 寸顯示屏和數據采集模塊組成，實時顯示實驗臺三相電流值、三相電壓值、三相有功功率值、三相無功功率、功率因數、頻率等電參數；

4）輸入正確密碼登錄以后可以設置定時開關機、過壓報警開與關、過壓報警值、欠壓報警開與關、欠壓報警值、過流報警開與關、過流報警值、余額不足報警開與關

5）登錄以后可以進行報警記錄查看，電量充值和剩余電量清零等操作；并且可以更改登錄密碼，系統對時、模式設置、熱點配網；

6）通過APP軟件可以查詢電源管理終端電源開關狀態，可以單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時預約實驗臺電源開啟關閉功能。

7）APP軟件實時顯示設備溫度、用電量柱狀圖、三相總有功功率、總無功功率、A相有功功率、A相無功功率、A相功率因數、B相有功功率、B相無功功率、B相功率因數、C相有功功率、C相無功功率、C相功率因數、電網頻率

8）APP軟件可以設置過壓報警開與關、過壓報警值、欠壓報警開與關、欠壓報警值、過流報警開與關、過流報警值、余額不足報警開與關

9）APP軟件可以給電表設備進行電量充值。

10）通過APP可以把設備分享給其他成員

11）APP軟件的操作會實時的同步到電源管理終端

2、全功能DDS函數信號源

A.高頻率分辨率：0.01Hz  B.高頻率精確度：±20ppm  C.低失真度：<1%D.方波占空比1%~99%精確可調   E.三角波調占空比后可輸出兩種鋸齒波F.可變直流電平控制   G.外部頻率測量  H..預設頻率存儲、調入功能  I. 輸出衰減，由兩個“衰減”按鍵選擇。

技術指標：

A.主輸出波形 正弦波、方波、三角波、鋸齒波四種波形B.最大輸出幅度 10VppC.輸出阻抗 50Ω±10%

D.直流偏置 ±5V（空載）E.占空比范圍 1%-99%（方波）F.輸出頻率范圍： 0.01Hz-2MHz

4、外測量功能：

頻率范圍：1Hz-60MHz   信號幅度：0.5Vpp-20Vpp  外計數范圍：0-4294967296

存儲和調入：具有10組參數存儲與調出的功能。

3、儀表、受控源功能板

3.1智能交流電壓表（1只）

測量范圍0～1000V，5位LED顯示，測量精度0.5級，設有6個LED工作狀態指示燈，指示檔位、工作模式、報警狀態等。具有“自動”換擋測量和“手動”換擋測量兩種工作模式，“手動”模式時分2V、20V、200V、1000V四檔，“自動”模式時程序會自動判斷并進入相應量程檔位。每檔均有超量程告警、指示功能。通過鍵控、數顯窗口實現人機對話功能，可存儲和查詢5組實驗數據。采用MCU，內部集成21位AD，且各通道間通過外部輔助IC和濾波器實現相互隔離。具備測量精準、穩定性高、抗干擾強的優越性能。。

3.2智能交流電流表（1只）

測量范圍0～5A，5位LED顯示，測量精度0.5級，設有6個LED工作狀態指示燈，指示檔位、工作模式、報警狀態等。具有“自動”換擋測量和“手動”換擋測量兩種工作模式，“手動”模式時分20mA、200mA、2A、5A四檔，“自動”模式時程序會自動判斷并進入相應量程檔位。每檔均有超量程告警、指示功能。通過鍵控、數顯窗口實現人機對話功能，可存儲和查詢5組實驗數據。采用MCU，內部集成21位AD，且各通道間通過外部輔助IC和濾波器實現相互隔離。具備測量精準、穩定性高、抗干擾強的優越性能。

3.2智能直流電壓表(1只)

測量范圍0～1000V，5位LED顯示，測量精度0.5級，設有6個LED工作狀態指示燈，指示檔位、工作模式、報警狀態等。具有“自動”換擋測量和“手動”換擋測量兩種工作模式，“手動”模式時分2V、20V、200V、1000V四檔，“自動”模式時程序會自動判斷并進入相應量程檔位。每檔均有超量程告警、指示功能。通過鍵控、數顯窗口實現人機對話功能，可存儲和查詢5組實驗數據。采用MCU，內部集成21位AD，且各通道間通過外部輔助IC和濾波器實現相互隔離。具備測量精準、穩定性高、抗干擾強的優越性能。

3.4智能直流電流表（1只）

測量范圍0～2A，5位LED顯示，測量精度0.5級，設有6個LED工作狀態指示燈，指示檔位、工作模式、報警狀態等。具有“自動”換擋測量和“手動”換擋測量兩種工作模式，“手動”模式時分2mA、20mA、200mA、2A四檔，“自動”模式時程序會自動判斷并進入相應量程檔位。每檔均有超量程告警、指示功能。通過鍵控、數顯窗口實現人機對話功能，可存儲和查詢5組實驗數據。采用MCU，內部集成21位AD，且各通道間通過外部輔助IC和濾波器實現相互隔離。具備測量精準、穩定性高、抗干擾強的優越性能。

3.5 受控源CCVS、VCCS兩路，打開電源開關，CCVS、VCCS兩路受控源即可工作，通過適當?shù)倪B接，即可獲得VCVS、CCCS受控源的功能。此外，還設有±12V兩路直流穩壓電源，并有發光管指示。

4、智能教學測控儀（整個教室配置1套）

系統采用一體化設計（拒絕采用功能拼湊型），7寸彩色中文觸控屏系統管理器，中文菜單式觸控操作界面，人機對話友好。該系統集成示波器、任意函數波形發生器、PWM脈沖發生器、模擬數據測量、故障模擬發生器、數字量輸入監測、虛擬萬用表功能七大功能模塊。

1）集成3通道示波器不低于20K帶寬、X軸時間選擇（25us;50us;100us; 200us; 500us; 1ms; 2ms; 5ms; 10ms; 20ms; 50ms; 100ms;）、Y軸幅度選擇（10mV; 20mV; 50mV; 100mV; 200mV; 500mV; 1V; 2V; 5V; 10V;）衰減選擇（×1; ×10; ×50;），3個通道各自的頻率、有效值、峰峰值顯示，3個通道使能開關以及暫停開關。

2）集成3路任意函數發生器，內置正弦波、方波、三角波、鋸齒波、梯形波，最大輸出幅度 10Vpp，輸出阻抗 50Ω±10% ，占空比范圍 1%-99%（方波），最大輸出頻率范圍不低于0. 1Hz-20KHz，輸出幅度可調。

3）集成5路PWM脈沖發生器，5個通道獨立調節，頻率范圍不低于0Hz~20KHz，占空比范圍：0-100%，1%步進，輸出幅值：5V/12V切換選擇。

4）集成16路模擬測量，可獨立測量16路0-30V模擬量信號并實時曲線顯示，通道名稱可以自定義。

5）集成故障模擬發生器，可自由設定電路中16路各種常見故障，線路斷路、偶發等故障現象，有教師登錄界面和學生排故界面，自動評分功能，通道名稱可以自定義。

6）集成16路數字量輸入監測，最大輸入電壓24V，用于監測常用傳感器檢測開關量信號，通道名稱可以自定義。

7）虛擬萬用表功能

直流電壓：600.0mV / 6.000V / 60.00V / 600.0V /1010V 自動換擋

交流電壓：600.0mV / 6.000V / 60.00V / 600.0V /760V自動換擋

直流電流：600.0μA / 6000uA / 60.00mA / 600.0mA / 6.000A / 20.00A

交流電流： 600.0mA / 6.000A / 20.00A自動換擋

電 阻：600.0Ω / 6.000kΩ / 60.00kΩ / 600.0kΩ / 6.000MΩ / 60.00MΩ自動換擋

二 極 管：0.000~3.300V，3.3V以上串口輸出超載異常

通斷檢測：50Ω及以下時發聲，610Ω或以上串口輸出超載異常

電 容：6.000nF / 60.00nF / 600.0nF / 6.000μF / 60.00μF / 600.0μF / 6.000mF / 60.00mF自動換擋

頻 率1：9.999Hz / 99.99Hz / 999.9Hz / 9.999kHz / 99.99 kHz自動換擋

頻 率2：10MHz

8）上位機軟件可通過無線網絡控制測控儀的3通道示波器功能、3路函數發生器功能、PWM脈沖發生器功能、16路模擬測量功能、16路故障模擬發生器功能、16路數字量輸入監測功能

（二）FCDG-02實驗桌

實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料。右邊設有放置示波器用的可拆卸擱板。

（三）實驗組件掛箱

 1、FCDG-03電路基礎實驗箱（為了保證機械強度和使用壽命模塊必須采用鋁板噴塑烤漆而成）

提供基爾霍夫定律（可設置三個典型故障點）、疊加原理（可設置三個典型故障點）、戴維南定理、諾頓定理、二端口網絡、互易定理、R、L、C串聯諧振電路（L用空心電感）、R、C串并聯選頻電路及一階、二階動態電路等實驗。各實驗器件齊全，實驗單元隔離分明，實驗線路完整清晰，驗證性實驗與設計性實驗相結合。

2、FCDG-04交流電路實驗箱（為了保證機械強度和使用壽命模塊必須采用鋁板噴塑烤漆而成）

提供單相、三相負載電路、日光燈、變壓器、互感器及電度表等實驗。負載為三個完全獨立的燈組，可連接成Y或△兩種三相負載線路，每個燈組均設有三個并聯的白熾燈羅口燈座(每組設有三個開關控制三個負載并聯支路的通斷)，可插60W以下的白熾燈九只，各燈組設有電流插座；日光燈實驗器件有30W整流器、電容器（1uF/500V、2.2uF/500V、4.7uF/500V）、啟輝器及短接按鈕；互感線圈一組，實驗時臨時掛上，兩個空心線圈L1 、L2 裝在滑動架上，可調節兩個線圈間的距離，并可將小線圈放到大線圈內，配有大、小鐵棒各一根及非導磁鋁棒一根；電度表一只，規格為220V、3/6A，實驗時臨時掛上，其電源線、負載線均已接在電度表接線架的接線柱上，實驗方便；鐵芯變壓器一只（50VA、36V/220V），原副邊均設有保險絲便于電流的測試，可進行變壓器原、副繞組同名端判斷及變壓器應用等實驗。

3、FCDG-05元件箱（為了保證機械強度和使用壽命模塊必須采用鋁板噴塑烤漆而成）

設有三組高壓電容（每組1uF/500V、2.2uF/500V 、4.7uF/500V高壓電容各一只），用以改變功率因數實驗；提供實驗所需的各種元件，如電阻、二極管、發光管、穩壓管、電位器及12V燈泡等,還提供十進制可調電阻箱，阻值為0～99999.9Ω/2W。

4、FCDG-06單相智能功率、功率因數表（為了保證機械強度和使用壽命模塊必須采用鋁板噴塑烤漆而成）

由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），并可存儲測量數據，供隨時查閱。

5、FCDG-10受控源(四路)、回轉器、負阻抗變換器（為了保證機械強度和使用壽命模塊必須采用鋁板噴塑烤漆而成）

提供流控電壓源CCVS、壓控電流源VCCS、壓控電壓源VCVS、流控電流源CCCS、回轉器及負阻抗變換器等實驗模塊。四組受控源、回轉器、負阻抗變換器均采用標準網絡符號。

（四）FCDG-12數字電路

1、手動單脈沖電路2組：每組可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。

2、固定頻率脈沖源7路，輸出均為TTL電平：1Hz、10Hz、100Hz、1KHz、10KHz、

100KHz、1MHz；

3、時序脈沖發生電路及啟停控制電路?？僧a(chǎn)生四路脈沖信號，脈沖周期與輸入的時鐘信號相同，四個脈沖之間依次相差1個輸入時鐘周期。

4、六位高精度數字頻率計，測量范圍：0-9.9999MHz ，誤差<1Hz

5、十六位邏輯電平輸入開關：可輸入低電平‘0’、高電平‘1’（為正邏輯）。

6、十六位邏輯電平指示燈：紅色表示高電平‘1’，綠色表示低電平‘0’。

7、數碼管顯示：六位由七段LED數碼管組成的BCD碼譯碼顯示電路。供數字鐘、日歷等實驗顯示用。

8、可變電位器2只，阻值分別22K，100K。

9、開放實驗區，用于擴展實驗、課程設計使用。

（1）提供鎖緊插座共8只，其中40芯2只，20芯2只，16芯4只，可插8芯～40芯的種IC。

（2）面包板二塊，可接插電阻、電容、穩壓管、二極管、三極管等元器件。

（五）FCDG-12模擬電路

1、電源：輸入：AC 220V±10%，50HZ輸出： DC：+5V，DC I≥1A DC：-5V～-12V可調，I≥0.2A DC：＋5V～＋27V可調，DC I≥0.2A   以上各路輸出均有過流保護，自動恢復功能AC V:7.5V×2；AC I≥0.15A

2、直流信號源：  雙路 –0.5V～＋0.5V；–5V～＋5V兩檔連續可調.

3、函數發生器：輸出頻率：2Hz～90KHz，分四檔可輸出 方波：  0～20V三角波：0～15V正弦波：0～10V

4、數字頻率計（0～300KHz）

5、數字直流電壓表（0～30V）

6、分立元件電路

（1） 整流、濾波和串聯穩壓電路；（2）單級放大電路；（3）兩級阻容耦合放大電 路；

（4）負反饋放大電路；（5）射極跟隨器；（6）差動放大電路；（6）互補對稱功放電路；

（7）場效應管電路；（8）可控硅電路； （9）電阻、電容和二、三極管等組成；

（10）電位器組、12V燈泡、揚聲器。（11）兩個獨立的運算放大器(741)；（12）集成功放(LM386)；（13）集成穩壓電路

（六）配套軟件

1、電工基本技能仿真實訓軟件

軟件采用三維建模基于虛擬現實技術的計算機仿真模擬技術，可以進行電氣仿真、電子仿真、在線學習，氣動仿真、液壓仿真、傳感器仿真等常用工業技術仿真

1）電子仿真

（1）電子產品制造技術：電子產品制造過程；焊接與拆焊技術；SMT技術

（2）儀器儀表的使用：萬用表使用仿真；示波器使用仿真；信號發生器使用仿真

（3）原件識讀與檢測：電阻種類、識別、檢測仿真；電容種類、識別、檢測仿真；電感與小型變壓器種類、識別仿真；二極管種類、識別、檢測仿真；電阻種類、識別、檢測仿真；三極管種類、識別、檢測仿真；集成電路種類、識別仿真；晶閘管種類、識別仿真；貼片原件種類、識別仿真；傳感器種類仿真；開關種類仿真；接插件種類仿真；

（3）綜合技能實訓

①調光臺燈電路的連線組裝仿真、測試、排故②數字時鐘電路的連線組裝仿真、測試、排故③放大電路的連線組裝仿真、測試、排故④收音機電路的連線組裝仿真、測試、排故⑤穩壓電源電路的連線組裝仿真、測試、排故⑥聲光報警電路的連線組裝仿真、測試、排故

2）電氣仿真

（1）電工基本常識與操作：

①安全用電常識：觸電方式；防護措施；接地接零；急救措施

②常用電工工具：通用工具；線路工具；設備工具

③常用導線連接：絕緣連接；線頭連接；接線樁；絕緣恢復

④手工焊接工藝：焊接工具；焊接過程；焊接質量；拆焊過程

（2）電工儀表

①萬用表：外形仿真，結構仿真，面板仿真，使用仿真；

②電能表：外形仿真，原理仿真，檢測仿真，布局仿真，連仿真線，使用仿真；

③鉗形電流表：外形仿真，原理仿真，使用仿真；

④兆歐表：外形仿真，原理仿真，使用仿真；

⑤直流電橋：外形仿真，使用仿真；

⑥配電板：外形仿真，布局仿真，連線仿真，使用仿真；

（3）照明電路安裝

①熒光燈：器材仿真，電路仿真，原理仿真，連線仿真，排故仿真；

②兩地控制線路：器材仿真，電路仿真連線仿真

（4）電機與變壓器

①三相異步電動機：外形仿真，結構仿真，裝配仿真，維修仿真；

②單相異步電動機：外形仿真，結構仿真，裝配仿真；

③伺服電動機：外形仿真，結構仿真，原理仿真；

④步進電動機：外形仿真，原理仿真；

⑤直流電動機：外形仿真，結構仿真，裝配仿真；

⑥變壓器：外形仿真，結構仿真，原理仿真，裝配仿真；

（5）低壓電器

①交流接觸器：外形仿真，結構仿真，原理仿真，組裝仿真，檢測仿真；

②繼電器：外形仿真，結構仿真，原理仿真，檢測仿真；

③常用閘刀開關：外形仿真，結構仿真；

④低壓斷路器：外形仿真，結構仿真，原理仿真；

⑤熔斷器：外形仿真，結構仿真；

⑥啟動器：外形仿真

⑦主令電器：外形仿真，結構仿真；

（6）電動機控制仿真

①接線仿真：01具有過載保護的三相電動機正轉控制接線仿真、02雙重互鎖的三相電動機正反轉控制接線仿真、05三相電動機接觸器星形、三角形控制接線仿真、06三相電動機時間繼電器接線仿真、07三相電動機機械制動控制電路仿真

②電路仿真：01三相電動機具有過載保護的正轉控制仿真、02三相電動機雙重互鎖的正反轉控制仿真、03生產機械行程控制電路仿真、04三相電動機自耦降壓起動仿真、05三相電動機接觸器星形、三角形控制仿真、06時間繼電器仿真、07三相電動機機械制動控制電路仿真、08電動機反接制動控制電路仿真、09有變壓器全波整流能耗制動控制電路仿真、10接觸器控制的雙速電動機調速電路仿真、12利用電流繼電器控制繞線式異步電動機起動控制線路仿真、c620車床電氣控制仿真，電動葫蘆仿真，z35搖臂鉆床仿真

③排故仿真：01具有過載保護的正轉控制排故、02雙重互鎖的正反轉控制排故、03生產機械行程控制電路排故、04自耦降壓起動排故、05接觸器星形、三角形控制排故、06時間繼電器排故、07三相電動機機械制動控制電路排故、08電動機反接制動控制電路排故、09有變壓器全波整流能耗制動控制電路排故、10接觸器控制的雙速電動機調速電路排故、

（7）電工識圖

3）在線學習培訓

（1）提供免費遠程單片機培訓PLC培訓,伺服,步進,觸摸屏,變頻器, 單片機，數控，機器人，工業組態及網絡通信等全系列自動化技術培訓

（2）教師可以遠程通過新建不同班級、不同課程并上傳課程資料，可進行網上試卷批閱，作業批閱，回答學生問題。

（3）教師可以自由組合不同教學手段，實現各種不同的教學方法，比如談話式、研討式、活動式、競賽式等等，學習體驗；

（4）學生可以登錄在線學習系統，進行不同老師和不同課程學習，可以通過在線學習系統向老師提問，做筆記，評價及參與話題討論

5）液壓傳動原理的動態演示并不少于18種動態演示。

6）傳感器仿真（1）溫度變送傳感器仿真（2）液位傳感器仿真（3）流量傳感器仿真

7）氣動回路仿真演示：28回路的仿真，14路“考考你！”典型氣路設備故障。

8）PLC仿真可以通過PLC編程控制模型的相應動作從而完成工序動作包含機械手仿真、自動門仿真、升降機仿真、分揀仿真、正反轉仿真、郵件分揀、流水線、自動分揀等。

9）PLC運行數據顯示：PLC輸入電壓監控，PLC輸出電壓監控，PLC輸入開關監控，PLC輸出開關控制以及PLC輸入電壓模擬量實時數據，可根據實際需求添加128路。

10）PLC運行歷史數據：顯示PLC運行歷史數據，可按時、天、月進行查詢歷史數據曲線，以及歷史數據表格，可表格數據導出處理。

11）電機軟啟動及電機保護器的仿真

2、全數字化電工實驗仿真軟件

軟件采用三維建?；谔摂M現實技術的計算機仿真模擬技術，可以進行電路仿真接線、測量仿真等

（1）該仿真軟件實驗用模塊必須與實際實物模塊一一對應，能進行35個大項仿真實驗如下

（2）仿真信號源功能提供：

1）仿真交流220V輸出一路；2）仿真三相380V交流輸出一路；3）仿真雙路DC 0-30V直流可調電源；4）仿真AC 0-30V交流可調電源一路；5）仿真函數信號發生器一路；6）仿真固定直流電源±5V, ±15V；

（3）仿真測量儀表功能提供：

1）仿真雙綜示波器；2）仿真直流電壓電流表各一只；3）仿真交流電壓電流表各一只；4）仿真萬用表一只；

（4）仿真實驗內容具有實驗目的，實驗器材，實驗步驟，實驗原理圖，操作連線功能

（5）模擬接線具有實訓接線，連線提示，一鍵連線功能

（6）實驗電路具有仿真測量功能

（7）學生做完實驗，通過學生端上傳實驗報告

（8）教師可進行無紙化考試，可進行選擇題、判斷題、問答題考試模式（老師發試題，學生答題計分后上傳)

七、配置清單（每臺）
